Mã sản phẩm: TCFS Đầu nối TOYOCONNECTOR-F

  • Chứng nhận RoHS2

Đầu nối TOYOCONNECTOR-F (Dòng ống dẫn TOYOSILICONE Chuyên dụng)

Khớp nối dùng cho dụng cụ và thiết bị xử lý thực phẩm, đồ uống, hóa chất và những sản phẩm tương tự (khớp nối ống Toyox chính hãng)

TOYOCONNECTOR là khớp nối được nhà sản xuất ống mềm thiết kế dành riêng cho ống TOYOX.
* Dòng sản phẩm Ống Mềm TOYOSILICONE Chuyên Dụng. Kiểm tra các ống tương thích.
(Vật Liệu: SUS/Loại nắp chụp/Thông Số Kỹ Thuật Khớp Nối: Ống măng sông)

Cấu trúc ngăn chặn sự tích tụ chất dẫn hợp tiêu chuẩn vệ sinh. Giảm sự cố rò rỉ và tuột ống sẽ tăng hiệu quả sản xuất. Giảm thời gian lắp đường ống và tiêu chuẩn hóa công việc.


Nên chọn ống phù hợp với các ứng dụng và điều kiện cụ thể để cải thiện năng suất và an toàn thực phẩm.



Quan trọng

*TOYOCONNECTOR được thiết kế làm khớp nối chính hãng dùng cho các ống Toyox. Toyox không đảm bảo rằng TOYOCONNECTOR sẽ hoạt động bình thường nếu được lắp với ống của nhà sản xuất khác.
*Khớp nối này không được vệ sinh bằng cách tháo rời thông thường.

Phạm vi nhiệt độ làm việc 140℃

Working temperature range 140℃



  • Hướng dẫn
  • Sơ đồ thiết kế đầu nối
  • Ống mềm thích hợp
  • Danh sách măng sông thay thế/Phụ kiện đính kèm
Mặt kết nối Phương thức kết nối Đường kính trong của ống (mm) / Đặc điểm đầu nối
Mặt ống dẫn Nắp vặn ren 32, 38
Mặt thiết bị Kiểu vòng đệm 1.5S

Mã sản phẩm    ： TCFS

Chất lỏng    ：     Khí, Hóa chất, Nước, Thực phẩm, Dầu, Nước (Không uống được)

Vật liệu chính     ：    SUS

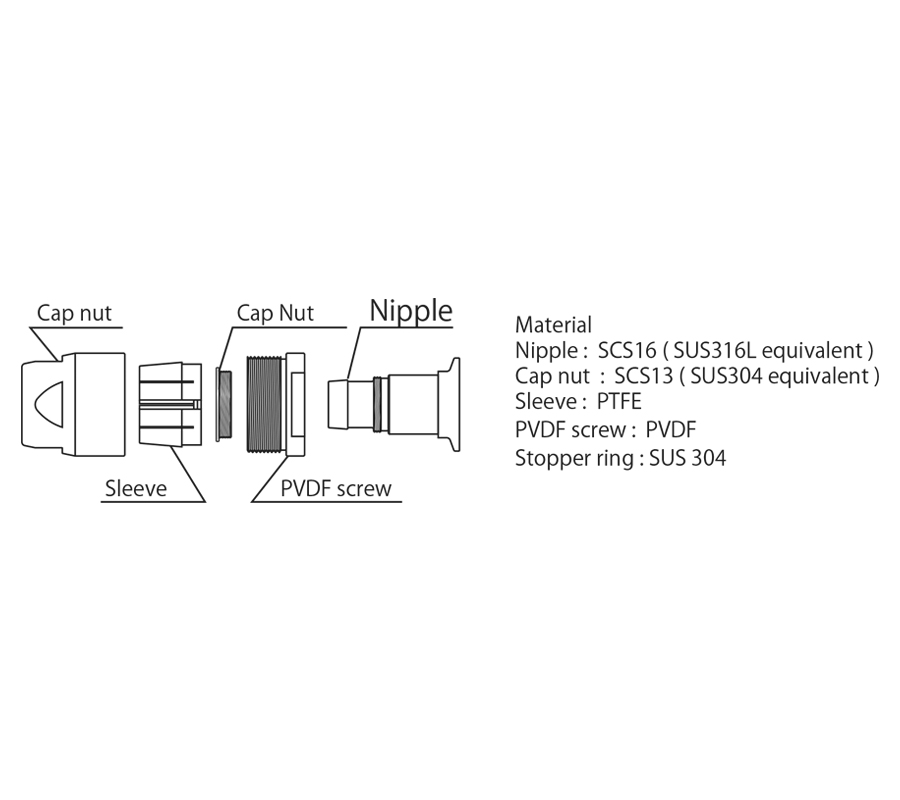

Chi tiết vật liệu     ：

Nắp vặn ren: SUS304
Măng sông: PTFE
Vật liệu/Đầu nối: SUS316L
Vít PVDF: PVDF
Vòng hãm: SUS304

Chức năng     ：     Dễ lắp đặt     Ngăn ngừa hiện tượng rò rỉ và tuột ống    Ngăn chất lỏng kết tụ    Có thể tái sử dụng    Tiêu chuẩn hóa công việc

Chứng nhận：Chứng nhận RoHS2 (RoHS sửa đổi)

Material / Service

Đặc tính:

  • Ngăn chặn rò rỉ và tuột ống



    Gắn chặt nắp chụp vào ống mềm, loại bỏ tình trạng rò rỉ chất dẫn và tuột ống.



  • Tiêu chuẩn hóa công việc (hyojunka)



    Vặn chặt nắp chụp để hoàn thành thao tác.
    Có thể thực hiện công việc một cách đáng tin cậy và nhất quán bất kể người thực hiện.



  • Có thể tái sử dụng



    Được gắn chặt bằng nắp chụp, khớp nối này rất hiệu quả về mặt kinh tế vì có thể sử dụng lại nhiều lần, không giống như các ống nối hàn.



  • Vệ sinh



    Hình dạng đầu nối giúp ngăn chặn tình trạng đọng chất dẫn, vừa vệ sinh vừa tối ưu khi sử dụng với thực phẩm và đồ uống
    Được làm từ thép không gỉ (SUS 316L và 304) và nhựa flo, TCFS có khả năng chống gỉ và vệ sinh



  • Thân thiện với môi trường



    Có thể tháo rời TCFS để dễ dàng phân loại vật liệu khi xử lý thải bỏ. (Tuân thủ hệ thống tái chế thép không gỉ.)



  • Giảm thời gian rửa



    Hình dạng của măng sông ngăn tích tụ chất dẫn, do đó không cần phải tháo rời để rửa, giúp tiết kiệm thời gian.



  • Có thể được lắp đặt tại chỗ



    Khớp nối nắp chụp đơn giản hóa thao tác gắn lắp, cho phép cắt ống đơn giản theo chiều dài nơi sẽ sử dụng, không giống như các ống nối hàn.

Cấu trúc khớp nối - Cách khớp nối Toyox ngăn ngừa rò rỉ và ngắt kết nối

Schematic Drawing
Coupling Standards Chart · Schematic Drawing · TCFS
Part Number Coupling Specs Dimensions (mm) Weight Packing Unit
L A TC ID H g pc
TCFS-32-F1.5S FERRULE 1.5S 85.5 61.0 50.5 35.7 52 660 1
TCFS-38-F1.5S 1.5S 88.5 70.0 50.5 35.7 63 780 1
Nắp vặn ren: SUS304
Măng sông: PTFE
Vật liệu/Đầu nối: SUS316L
Vít PVDF: PVDF
Vòng hãm: SUS304
Compatible Hoses : 3 Hoses
Name		 TOYOSILICONE HOSE TOYOSILICONE-S HOSE HYBRID TOYOSILICONE HOSE
Material : SUS Primary Material Silicon Silicon Silicon
Functionality
Chemical Resistant

Cold Resistant

Flexible

Heat Resistant

Low Elusion

Low Odor

No Waste Sorting Required

Oil Resistant (Animal and Vegetables)

Pressure

Break Proof

Chemical Resistant

Cold Resistant

Flexible

Heat Resistant

Low Elusion

Low Odor

Oil Resistant (Animal and Vegetables)

Pressure

Vacuum

Break Proof

Chemical Resistant

Cold Resistant

Flexible

Heat Resistant

Low Elusion

Low Odor

No Waste Sorting Required

Oil Resistant (Animal and Vegetables)

Pressure

Vacuum

Product no. TSI TSIS HTSI
Certification FDA RegisterationRoHS2 Certified FDA RegisterationRoHS2 Certified FDA RegisterationRoHS2 Certified
Product Code Compatible Hoses
Inner Diameter(mm)		 Coupling Specification
TCFS-32-F1.5S 32 1.5S ◯ ◯ ◯
TCFS-38-F1.5S 38 1.5S ◯ ◯ ◯
TOYOCONNECTOR-Ｆ Sleeve
Coupling exterior Part Number Packing Unit
pc
TOYOCONNECTOR-Ｆ Sleeve TCFS-32-PT 1
TCFS-38-PT 1

Sleeve : PTFE



TOYOCONNECTOR-Ｆ PVDF Screw
Coupling exterior Part Number Packing Unit
pc
TOYOCONNECTOR-ＦPVDF Screw TCFS-32-PV 1
TCFS-38-PV 1

PVDF screw : PVDF

Attachment Method

1 Slide the nut onto the hose and insert the hose to the end of the retainer ring.



*If the hose is not inserted far enough, there is a risk of fluid leaks and hose disconnections.

 Attachment Method · Model Shown1
2 Fasten the cap nut until no gap remains.



* Be careful not to damage the threads.

 Attachment Method · Model Shown2
3 Use a sanitary clamp to secure the hose.



* Make sure the hose is not twisted when attaching.



Attachment Tool

Use a wrench such as a regular adjustable or monkey wrench to finish tightening. Do not, however, use a pipe wrench as it will damage the nut portion.
