Mã sản phẩm: 633-BB-SST Đầu đực KAMLOK Inox

  • Chứng nhận RoHS2

Đầu đực KAMLOK Inox

Ống mềm dùng cho thiết bị nhà máy và khớp nối được tích hợp vào máy móc

KAMLOK này là khớp nối được lắp vào ren trong.

KAMLOK là khớp nối bao gồm khớp (cái) và ống nối (đực) có thể dễ dàng tháo và lắp bằng cách siết hoặc nới lỏng cần (cần gạt). KAMLOK có sẵn nhiều model kết nối với ống, dụng cụ, thiết bị và vật liệu đường ống. Hợp kim nhôm, thép không gỉ và polypropylen cũng có sẵn để đáp ứng nhiều ứng dụng, chất dẫn và điều kiện sử dụng khác nhau.



Quan trọng
* Chúng tôi khuyên bạn nên sử dụng khớp và ống nối được làm từ cùng kích thước và vật liệu khi kết nối ống nối. Sử dụng các khớp và ống nối làm bằng những vật liệu khác nhau có thể dẫn đến ăn mòn (ăn mòn điện hóa - hoen gỉ).

Gioăng (được trang bị theo tiêu chuẩn): Buna-N (NBR)
Có thể lựa chọn gioăng theo chất dẫn.

  • Hướng dẫn
  • Sơ đồ thiết kế đầu nối
Mặt kết nối Phương thức kết nối Thông số kỹ thuật đầu nối
Mặt thiết bị Đầu đực 1/2,3/4,1,1-1/4,1-1/2,2,3,4,5,6,8

Mã sản phẩm    :  633-BB-SST

Chất lỏng    :     Khí, Hóa chất, Nước, Thực phẩm, Dung môi, Sơn, Dầu, Nước (Không uống được)

Vật liệu chính     :    SUS

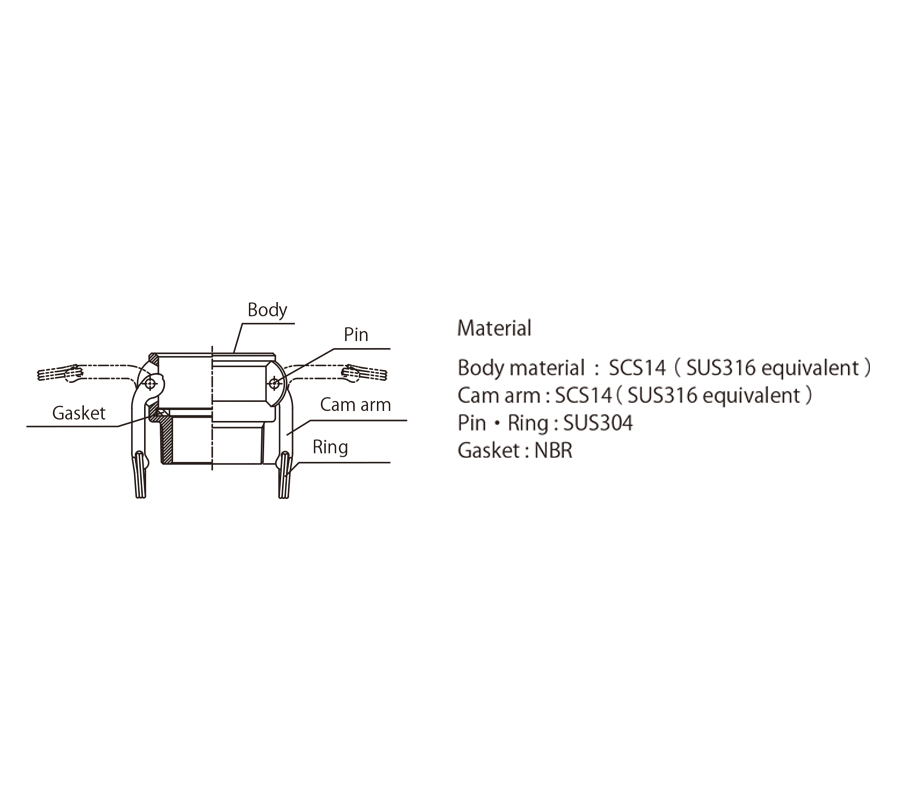

Chi tiết vật liệu     :

Thân đầu nối: SCS14 (tương đương SUS316)
Tay khóa: SCS14 (tương đương SUS316)
Pin · Vòng: SUS304
Gioăng: Buna-N (NBR) *
Có thể chọn miếng đệm theo chất lỏng

Chứng nhận:Chứng nhận RoHS2 (RoHS sửa đổi)

Đặc tính:

  • Dễ dàng tháo lắp



    Thiết kế thuận tiện với khả năng lắp đặt và tháo rời dễ dàng cũng như tính an toàn, đáng tin cậy và tốc độ



  • Chống ăn mòn



    Chống ăn mòn đem lại tuổi thọ lâu dài. Bền mà không ảnh hưởng đến chất dẫn.



  • Chịu được rung động để vận hành an toàn



    Model khớp có khả năng chống rung để giữ cho cần trục cam không bị rơi ra giúp vận hành an toàn.

Cam arm coupling 633-BB SST Dimensions (mm)
KAMLOK COUPLER Male Thread
Stainless steel
Size/Position A B C E K L M S
Coupling Features · Schematic Drawing · KAMLOK COUPLER Male Thread Stainless steel 1/2” 109 61 41 14 18 50 14 R1/2
3/4” 109 61 41 19 20 52 16 R3/4
1” 130 67 47 25 23 64 18 R1
1-1/4” 179 79 58 32 26 73 21 R1-1/4
1-1/2” 187 87 65 38 26 73 21 R1-1/2
2” 196 96 75 49 30 82 25 R2
2-1/2” 208 108 90 61 34 89 29 R2-1/2
3” 249 137 108 76 36 95 31 R3
4” 277 166 140 94 40 102 37 R4
5” 302 191 165 124 45 105 40 R5
6” 409 255 198 149 43 116 38 R6
  • * Bộ ghép nối 1/2 "có thể được kết nối với bộ chuyển đổi 3/4".
  • * Bộ ghép nối 3/4 "có thể được kết nối với bộ chuyển đổi 1/2".
  • * Vòng đệm (được trang bị tiêu chuẩn): Buna-N (NBR)
  • * Ren côn ống JIS (Rc) được sử dụng
Thân đầu nối: SCS14 (tương đương SUS316)
Tay khóa: SCS14 (tương đương SUS316)
Pin · Vòng: SUS304
Gioăng: Buna-N (NBR) *
Có thể chọn miếng đệm theo chất lỏng
