Mã sản phẩm: 633-BBL-AL Đầu đực KAMLOK TWINLOK hợp kim nhôm

  • Chứng nhận RoHS2

Đầu đực KAMLOK TWINLOK hợp kim nhôm

Ống mềm dùng cho thiết bị nhà máy và khớp nối được tích hợp vào máy móc

KAMLOK này là khớp nối được lắp vào ren trong. Có thể dễ dàng khóa và nới lỏng cần cũng như ngăn chặn tình trạng tuột ra đột ngột để đảm bảo an toàn và an ninh.

KAMLOK là khớp nối bao gồm khớp (cái) và ống nối (đực) có thể dễ dàng tháo và lắp bằng cách siết hoặc nới lỏng cần (cần gạt). KAMLOK có sẵn nhiều model kết nối với ống, dụng cụ, thiết bị và vật liệu đường ống. Hợp kim nhôm, thép không gỉ và polypropylen cũng có sẵn để đáp ứng nhiều ứng dụng, chất dẫn và điều kiện sử dụng khác nhau.



Quan trọng

* Chúng tôi khuyên bạn nên sử dụng khớp và ống nối được làm từ cùng kích thước và vật liệu khi kết nối ống nối. Sử dụng các khớp và ống nối làm bằng những vật liệu khác nhau có thể dẫn đến ăn mòn (ăn mòn điện hóa - hoen gỉ).

Gioăng (được trang bị theo tiêu chuẩn): Buna-N (NBR)
Có thể lựa chọn gioăng theo chất dẫn.



  • Hướng dẫn
  • Sơ đồ thiết kế đầu nối
Mặt kết nối Phương thức kết nối Thông số kỹ thuật đầu nối
Mặt thiết bị Đầu đực 1/2,3/4,1,1-1/4,1-1/2,2,2-1/2,3,4

Mã sản phẩm    ： 633-BBL-AL

Chất lỏng    ：     Khí, Dầu, Nước (Không uống được)

Vật liệu chính     ：    Hợp kim nhôm

Chi tiết vật liệu    ：

Thân đầu nối: Hợp kim nhôm (ADC12)
Tay khóa: SCS14 (tương đương SUS316)
Phần cố định cánh tay: SUS304
Pin · Vòng: SUS304
Gioăng: Buna-N (NBR) *
Có thể chọn miếng đệm theo chất lỏng

Chức năng    ：     Khóa an toàn bằng cánh tay

Chứng nhận：Chứng nhận RoHS2 (RoHS sửa đổi)

Material / Service

Đặc tính:

  • An toàn



    Tích hợp tính năng khóa để tránh tình trạng cần trục cam vô tình bị tuột ra.



  • Cải thiện quy trình làm việc



    Cần trục cam có tính năng khóa để dễ dàng lắp ống nối.



  • Dễ dàng tháo lắp



    Thiết kế cần trục cam giúp dễ dàng tháo lắp khớp nối, cải thiện khả năng hoạt động.

Videos liên quan:

  • So sánh khả năng an toàn khi rung động

Cam arm coupling 633-BBL AL Dimensions (mm)
KAMLOK TWINLOK TYPE COUPLER Male Thread
Aluminum alloy		 Size/Position A B C E K L M S

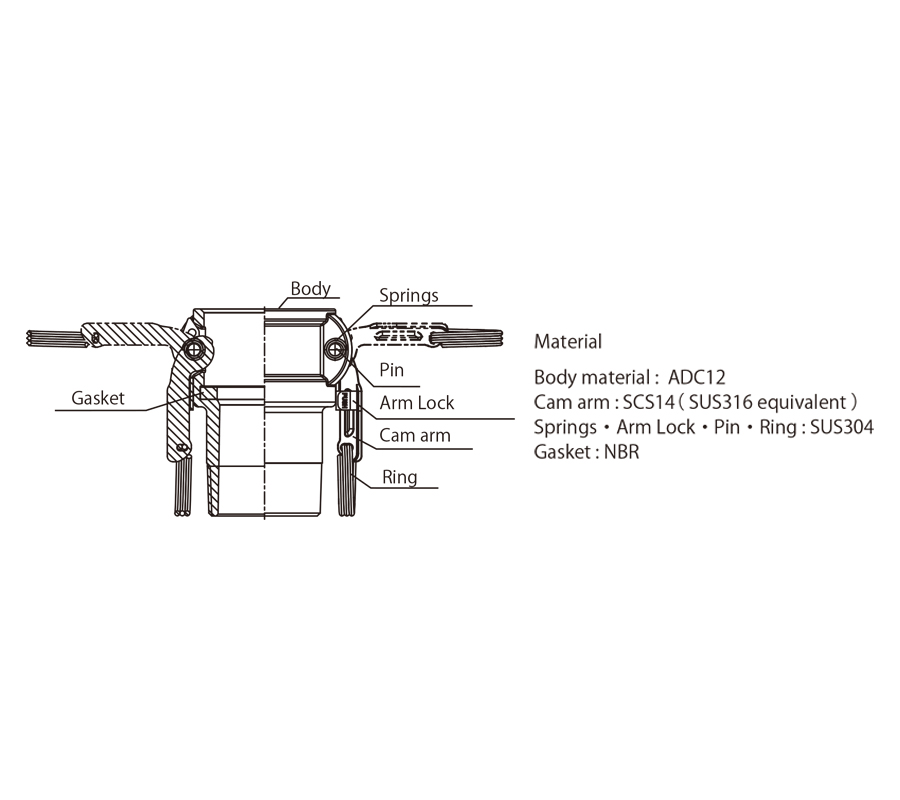

Coupling Features · Schematic Drawing · KAMLOK TWINLOK TYPE COUPLER Male Thread Aluminum alloy 1/2” 112 66 41 15 30 62 14 R1/2
3/4” 112 66 41 20 32 64 16 R3/4
1” 139 76 47 25 35 76 18 R1
1-1/4” 176 85 58 33 58 105 21 R1-1/4
1-1/2” 184 93 65 40 58 105 21 R1-1/2
2” 193 103 75 49 58 110 25 R2
2-1/2” 205 125 90 63 63 118 29 R2-1/2
3” 248 141 108 76 77 136 31 R3
4” 277 169 140 95 42 102 37 R4
  • Bộ ghép nối 1/2 "có thể được kết nối với bộ chuyển đổi 3/4".
  • Bộ ghép nối 3/4 "có thể được kết nối với bộ chuyển đổi 1/2".
  • * Vòng đệm (được trang bị tiêu chuẩn): Buna-N (NBR)
  • * Ren côn ống JIS (Rc) được sử dụng
Thân đầu nối: Hợp kim nhôm (ADC12)
Tay khóa: SCS14 (tương đương SUS316)
Phần cố định cánh tay: SUS304
Pin · Vòng: SUS304
Gioăng: Buna-N (NBR) *
Có thể chọn miếng đệm theo chất lỏng
