Mã sản phẩm: 633-LBSL-SST Đầu nối KAMLOK TWINLOK mặt bích Inox

  • Chứng nhận RoHS2

Đầu nối KAMLOK TWINLOK mặt bích Inox

Ống mềm dùng cho thiết bị nhà máy và khớp nối được tích hợp vào máy móc

KAMLOK này là khớp nối được lắp vào mặt bích. (tương đương với JIS 10K)
Có thể dễ dàng khóa và nới lỏng cần cũng như ngăn chặn tình trạng tuột ra đột ngột để đảm bảo an toàn và an ninh.

KAMLOK là khớp nối bao gồm khớp (cái) và ống nối (đực) có thể dễ dàng tháo và lắp bằng cách siết hoặc nới lỏng cần (cần gạt). KAMLOK có sẵn nhiều model kết nối với ống, dụng cụ, thiết bị và vật liệu đường ống. Hợp kim nhôm, thép không gỉ và polypropylen cũng có sẵn để đáp ứng nhiều ứng dụng, chất dẫn và điều kiện sử dụng khác nhau.





Quan trọng

* Chúng tôi khuyên bạn nên sử dụng khớp và ống nối được làm từ cùng kích thước và vật liệu khi kết nối ống nối. Sử dụng các khớp và ống nối làm bằng những vật liệu khác nhau có thể dẫn đến ăn mòn (ăn mòn điện hóa - hoen gỉ).

Gioăng (được trang bị theo tiêu chuẩn): Buna-N (NBR)
Có thể lựa chọn gioăng theo chất dẫn.



  • Hướng dẫn

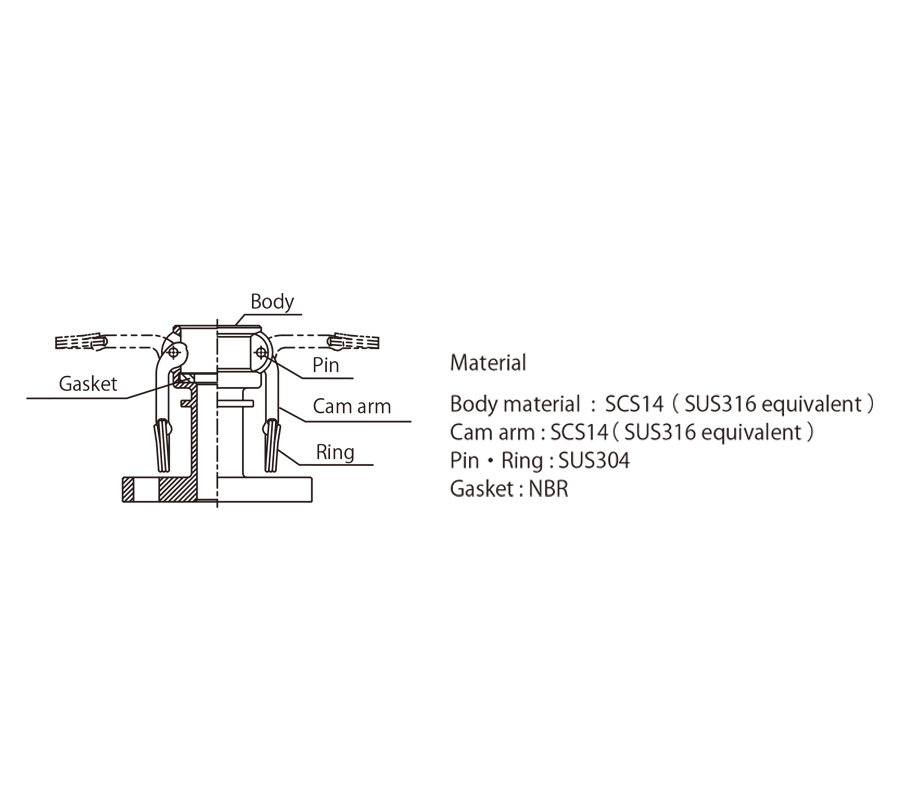

  • Sơ đồ thiết kế đầu nối
Mặt kết nối Phương thức kết nối Đặc điểm đầu nối
Mặt thiết bị Kiểu mặt bích 1,1-1/4,1-1/2,2,2-1/2,3,4

Mã sản phẩm    : 633-LBSL-SST

Chất lỏng    :     Khí, Hóa chất, Nước, Thực phẩm, Dung môi, Sơn, Dầu, Nước (Không uống được)

Vật liệu chính    :    SUS

Chi tiết vật liệu     :

Thân đầu nối: SCS14 (tương đương SUS316)
Cánh tay: SCS14 (tương đương SUS316)
Phần cố định cánh tay: SUS304
Miếng chêm · Vòng đệm: SUS304
Gioăng: Buna-N (NBR)
* Có thể lựa chọn miếng đệm theo chất lỏng.

Chức năng    :     Khóa an toàn bằng cánh tay

Chứng nhận:Chứng nhận RoHS2 (RoHS sửa đổi)

Đặc tính:

  • An toàn



    Hệ thống siết chặt hai bước với hình dạng tay khóa kép độc đáo để ngăn chặn khi vô tình bị tuột đầu nối



  • Cải thiện quy trình làm việc



    Cần trục cam có tính năng khóa để dễ dàng lắp ống nối.



  • Dễ dàng tháo lắp



    Thiết kế thuận tiện với khả năng lắp đặt và tháo rời dễ dàng cũng như tính an toàn, đáng tin cậy và tốc độ



  • Chống ăn mòn



    Có khả năng chống ăn mòn, kéo dài thời gian sử dụng. Đầu bền hơn mà không ảnh hưởng đến chất dẫn bên trong.

Videos liên quan:

  • So sánh khả năng an toàn khi rung động

Cam arm coupling 633-LBSL SST Dimensions (mm)
KAMLOK TWINLOK TYPE COUPLER with Flange
Stainless steel
Size/Position A B C E J L O-N P T
Coupling Features · Schematic Drawing · KAMLOK TWINLOK TYPE COUPLER with Flange Stainless steel 1” 139 76 47 20 90 108 4-19 125 14
1-1/4” 176 85 58 25 100 120 4-19 135 16
1-1/2” 184 93 65 32 105 119 4-19 140 16
2” 193 103 75 43 120 130 4-19 155 16
2-1/2” 205 125 90 57 140 145 4-19 175 18
3” 248 141 108 68 150 160 8-19 185 18
4” 277 169 140 92 175 178 8-19 210 18
  • * Vòng đệm (được trang bị tiêu chuẩn): Buna-N (NBR)
    * Đây là những hàng tồn kho thấp; hãy chắc chắn liên hệ với TOYOX về hàng tồn kho và ngày giao hàng.
Thân đầu nối: SCS14 (tương đương SUS316)
Cánh tay: SCS14 (tương đương SUS316)
Phần cố định cánh tay: SUS304
Miếng chêm · Vòng đệm: SUS304
Gioăng: Buna-N (NBR)
* Có thể lựa chọn miếng đệm theo chất lỏng.
